■ハイスピード用途にも!!5つの実用例■
<><><><><><><><><><><><><><><><><><><><><><><><><><><><><>

More Speed with IO-Link: 5 Practical Tips for Engineers

■スマートセンサーの機能をフルに活用するには

IO-Linkは皆様が周知されているよりも多くのメリットを提供します。
今回は実用例5件でIO-Linkでのデジタルインターフェースのメリットを
紹介します。PLCにIO-Linkデバイスを統合することが初心者でもお分かり頂ける
チュートリアルのリンクも紹介します。

IO-Linkを使用することで装置デザイナー、プラントオペレータは工場の
デジタル化を実現できます。しかしIO-Linkのスマートテクノロジーの
活用についてはまだ周知されていません。簡単なパラメータ化と迅速な
センサー交換も実現します。紹介する実用例5件は装着メーカー、プラントオペレータ
の通常なルーティンに関わります。ユーザーにもIO-Linkでの迅速なエンジニアリング
と理想的な装置メンテナンスのインターバルでのメリットを提供します。
IO-LinkはセンサーからPLCへのハイスピード伝送を実現するall-in-oneソリューション
としてフォーカスしています。

□実用例1:IO-Linkはパッケージング装置で利用可能
以前はIO-Linkは高速応答でのアプリケーションには向かないとされていましたが
ここでは高速伝送が要求されるパッケージング装置のダイナミックな事例を紹介
します。パッケージング装置は“time is money”をモットーに他の装置よりも
ハイスピード対応にデザインされます。ハイスピードな搬送には“trouble-free”
が要求されます。コスト効率にも影響します。高度な連続運転が要求されます。
例えば生鮮食料品の搬送プロセスで搬送ベルトが停止するとそのバッチ全体を
処分することになります。避けたい事例です。
事前に装置のシャットダウンを決めておけばプラントオペレータの負担も減ります。

IO-LinkはPLCに迅速にデータを伝送できます。IO-Linkはハイスピードが
要求される装置にも使用できるテクノロジーですが
IO-Linkマスタがボトルネックになります。ここでのデータ処理に時間を要します。
PLCのサイクルタイムが4ms以下で設定されたパッケージング装置では
従来のアナログ、スイッチングでのINPUTが高速で
IO-Linkでのサイクルタイムが10ms以上でした。

IO-Linkは1ms以下のサイクルタイムも可能です。ハイスピードが要求される
装置でも使用できます。対応可能なマスタも採用できます。
パッケージング装置：IO-Link接続は従来のテクノロジーより高速です。
セカンダリデータにも対応するのでセンサーの汚れ、温度超過等を早期に
報告します。



□実用例2: 予兆保全の為の状態監視
セカンダリデータのパッケージング装置での活用はBAUMER社製品により確認
されています。BAUMER社光電センサーは正確な計測の為の光電が十分か否かを
レポートします。センサーが自身のレンズの汚れをレポートします。
その他にも温度データ、オーバーロード(圧力)、消費電流での予兆保全も可能です。



□実用例3: エンジニアリングのスピードアップ

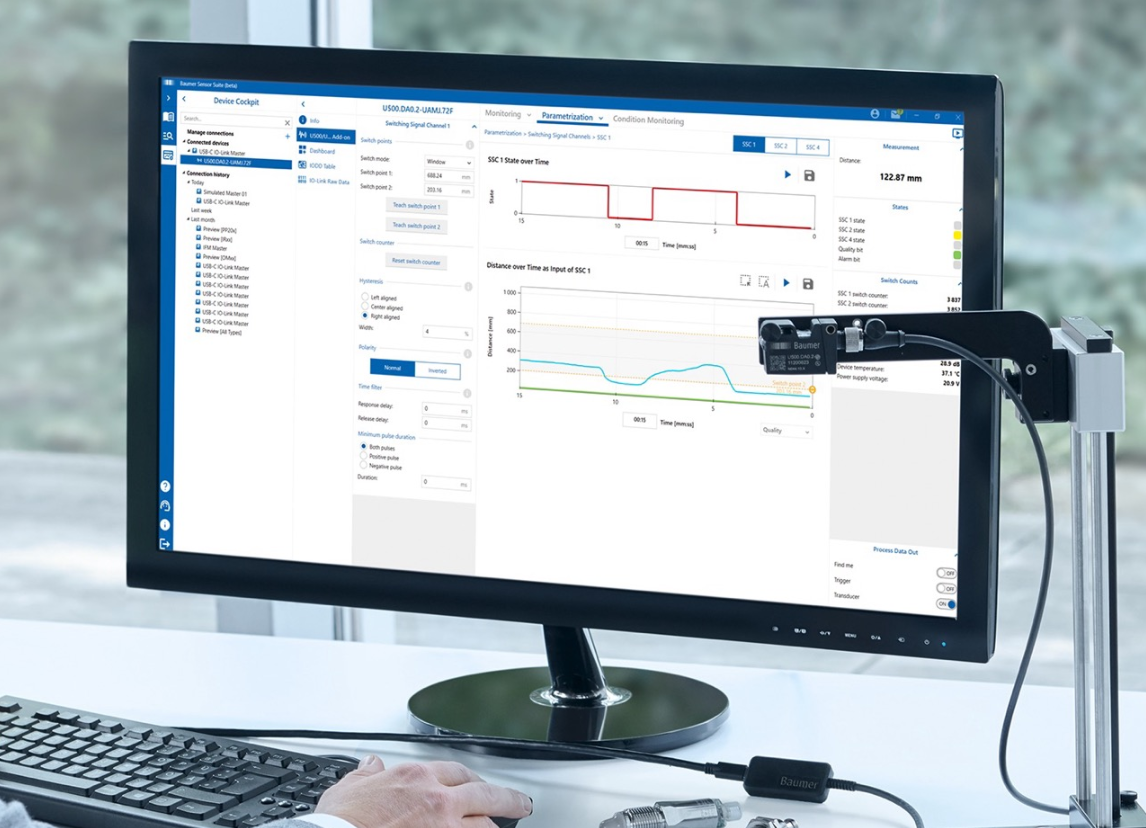

BAUMER社センサーはフリーソフトが用意されています。ソフトツールは
IO-Link対応センサー、アクチュエータの評価とパラメータ化に利用できます。
計測用センサーのSSC(Switching Signal Channel)設定、超音波センサーの音波の
定義も可能です。ソフトツールはIO-Linkマスタ経由で全てのIO-Linkデバイスを
通信できます。BAUMAR社のコンパクトなUSB-C IO-Linkマスタも追加電源無で
使用できます。USB-CマスタはPCとセンサーとのリンクにもなります。
コミッショニングやイベント調査にも使用できます。

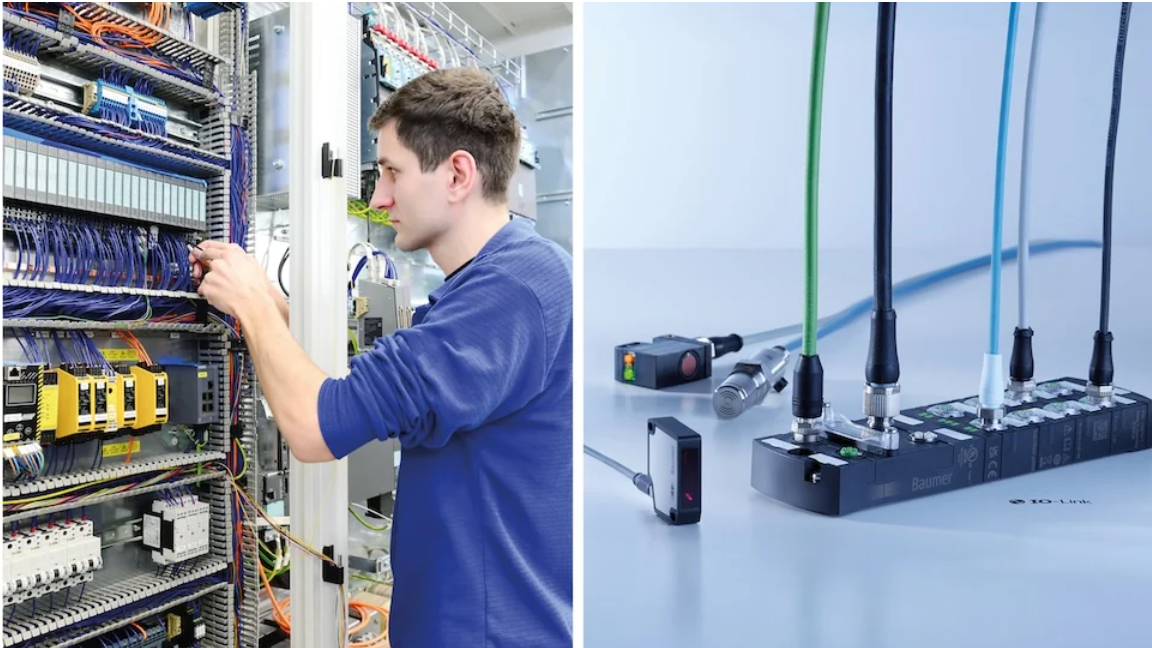

□実用例4: IO-Linkはスタンダードケーブルを使用
IO-Linkはシンプルな配線も大きなメリットです。設置時のコスト削減、工数低減
を実現しエラーも無くせます。スタンダードでシンプルな配線はエラーを
防ぎコミッショニングを迅速に実現します。配線部品のコスト低減も実現します。
データ伝送は安価で非シールドケーブルで十分です。(MAXケーブル長:20m)
アナログINPUTカードも不要になります。IO-Linkマスタがインターフェースとして
機能します。IO-Linkマスタへの配線のみなので省配線にもなります。
M12コネクタにより接続も簡単でキャビネットも不要になります。



□実用例5: IO-Linkエキスパート
IO-Linkを使用しても従来のスイッチング、アナログ信号より複雑なシステム
になります。それでも導入から稼働までの時間を短縮できます。
BAUMER社のツールソリューションを活用できます。
IO-Linkエキスパートになる為のYoutubeも視聴できます。
www.youtube.com/watch?v=qwM5rzrY4Wo.

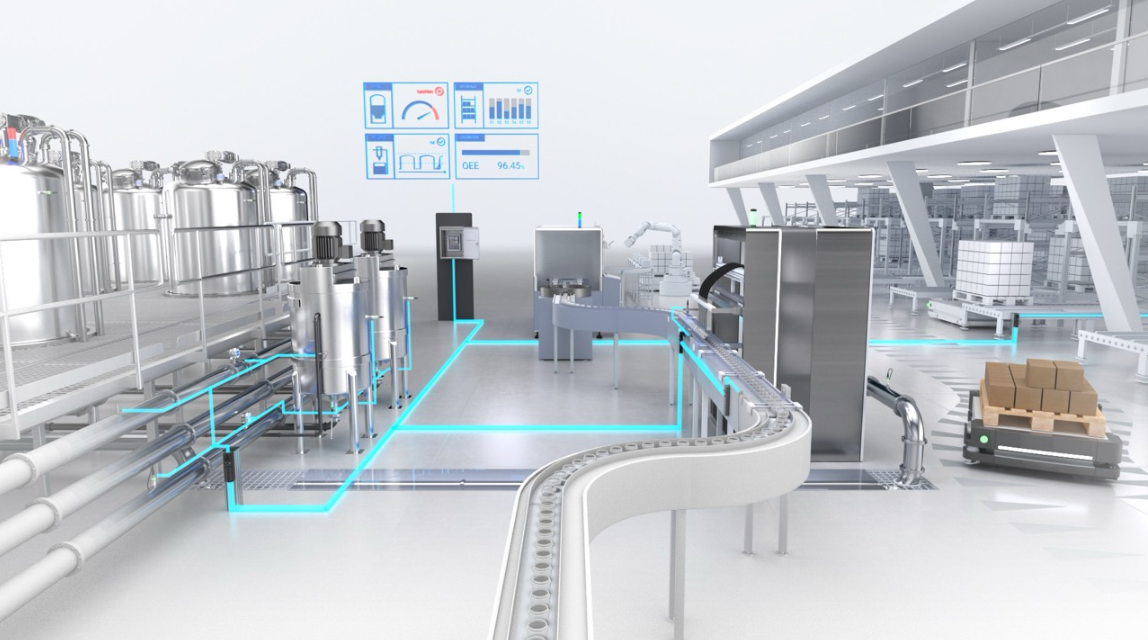

□結論：IO-Linkは今後のオートメーションへのエントリーチケットです。
IO-Linkにはスマートオートメーション実現の可能性があります。
BAUMER社はハイスピードアプリケーション、今後のセキュアが要求されるエッジ
での活用にも対応します。プラントオペレータとメンテナンスに関わる方々
に予兆保全の実現を提供します。センサからIO-Linkマスタ、更にはPLC、
上位ITシステムまで対応します。配線もシンプルです。エンジニアリングもシンプル
です。ハイスピードが要求される用途でも使用できます。



Author: Thomas Langer,
Product Manager Connectivity,
Baumer
